Смесительные клапаны и узлы

В подавляющем большинстве случаев для регулирования температуры водяных теплых полов используется принцип смешения, который заключается в том, что часть остывшего теплоносителя с обратки теплого пола подмешивается на смесительном клапане и поступает в подающий коллектор. Вы можете купить готовый смесительный узел, либо сделать его своими руками, используя трехходовой смесительный клапан.

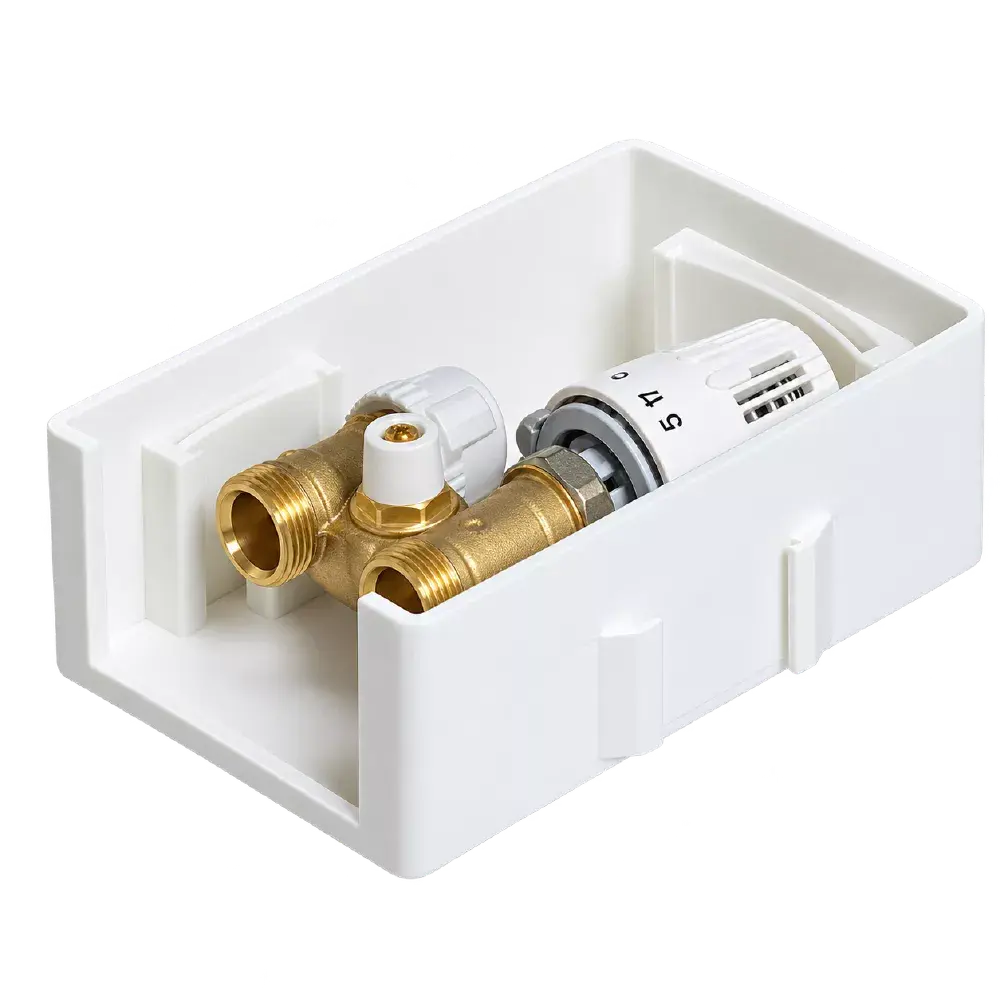

Бывают ситуации, когда необходимо положить небольшой участок водяного теплого пола, находящийся далеко от котельной. Например, сделать теплые полы в санузле на втором этаже частного дома.  Тогда нет смысла городить громоздкий смесительный узел. Для таких случаев фирма Овентроп выпускает систему регулирования Юни бокс, которая позволяет настраивать температуру теплого пола. Юни бокс подсоединяется непосредственно к прямой и падающей трубе розлива отопления и позволяет управлять одним контуром. Ограничением является то, что длина трубы контура теплого пола не должна превышать 50-60 метров.

Трехходовой смесительный клапан позволяет поддерживать заданную температуру в подающих трубопроводах контуров теплого пола. Осуществляется это путем частичного подмешивания теплоносителя из обратных магистралей.

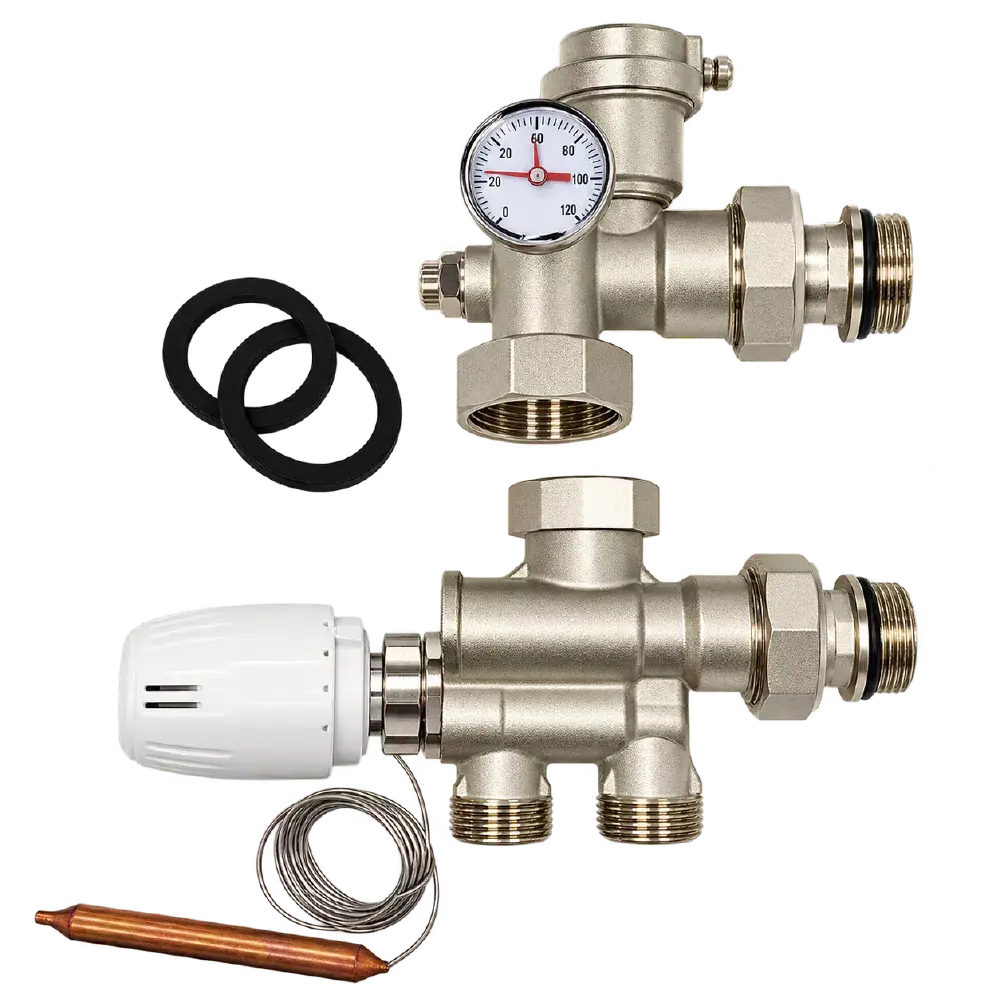

Смесительный узел для теплого пола это уже готовое решение для управления системы напольного отопления. С одной стороны он подсоединяется к трубам системы отопления, с другой к распределительному коллектору. Он оснащен автоматическим воздухоотводчиком, смесительным клапаном и термометром. Диапазон регулирования температуры теплого пола от  до   . Данный узел предусматривает установку циркуляционного насоса монтажной длиной 130 мм. Использование узла смешения ускоряет монтаж и уменьшает количество резьбовых соединений. Шкаф управления теплого пола с применением узла смешения имеет более привлекательный вид и занимает мало места.

Такую систему управления используют, когда теплый пол нужно сделать не небольшой площади и нет смысла монтировать громоздкую систему смешения. При её использовании есть ряд ограничений: длина контура не должна превышать 50 метров; контур должен быть уложен с помощью системы двойная спираль, обеспечивающий равномерный нагрев (про способы укладки труб теплого пола читайте здесь). Данная система состоит из клапана и термостатической головки. Но термостатическая головка в этой системе особенная, она перекрывает поток теплоносителя через клапан не по температуре окружающего воздуха как в системе отопления с радиаторами, а по температуре самого теплоносителя. Устанавливается такой узел, как правило на обратке контура теплого пола.
